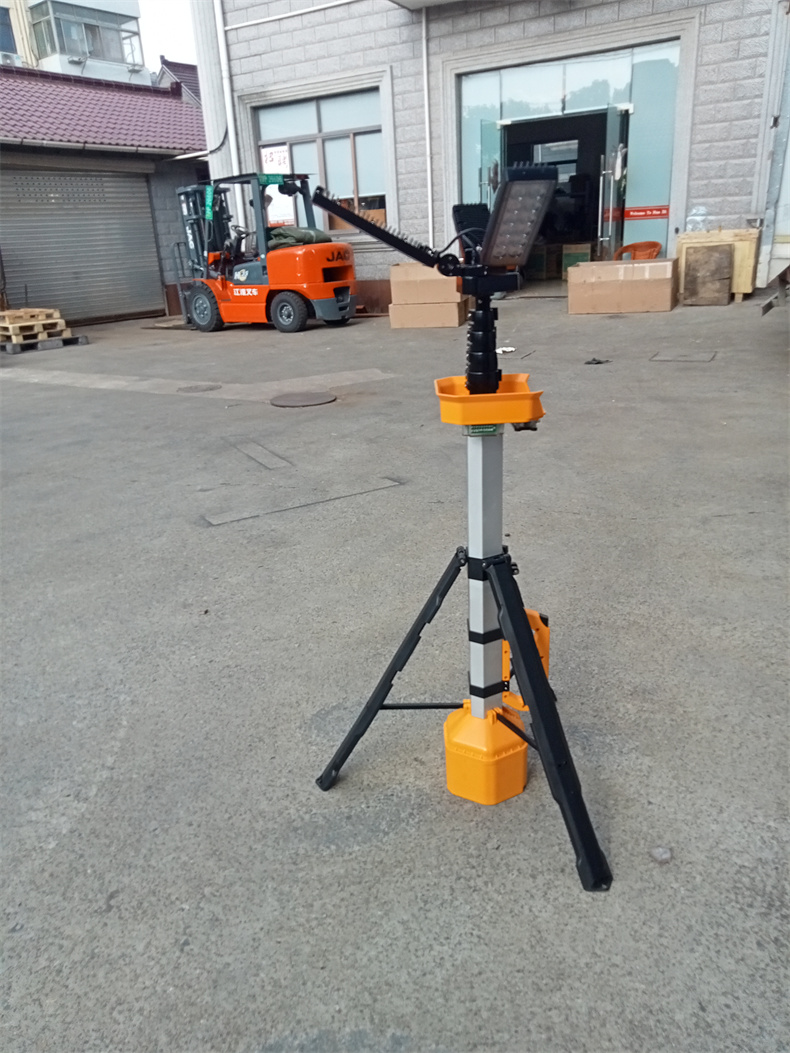

FW6129 防爆全景移动照明系统
本公司结合市场需求，最新研发的FW6129产品主要适用于巡检、治安、固定或移动卡点，消防各种应急前线救援及事故，灾害现场照明；交通交通事故勘察救援现场及高速公路检查设卡点照明。
产品特性：
1. 灯具具备防爆功能，能在防爆1区、2区环境下使用；
2. 灯具具备IP66防护等级，雨天环境下也可正常使用；
3. 灯具体积小、重量轻，可以实现手提、背负等多种携带方式；
4. 灯头组件采用高光效LED光源，节能环保，照明亮度高，使用寿命长；
5. 灯杆采用五节升缩杆来实现灯头高度的调节，升起灯具高度大于3.5米；
6. 灯头可水平方向、垂直方向旋转调整角度，能实现三个方向环照和单侧照明，满足用户多方向的照明需求；
7. 灯具配备三角支腿，能大幅度提升灯具的稳定性。支腿可通过把手实现一步安装与回收，适用于需要频繁转移的任务场景；
8. 灯具采用大容量高能锂电池，照明功率180W,可满足客户施工现场大范围照明需求；电池自放电率低，充满电后灯具可满足强光6小时、中光9小时、弱光12小时的照明时间需求，灯具有防电池过充、过放和短路保护功能，安全可靠；
9. 灯具正面和两侧均配有红蓝警示灯，警示距离可达1KM;
10. 灯具具备手动3档调光、蓝牙无级调光的调节功能。下载指定手机APP,可通过蓝牙连接功能，实现对灯具亮度的调节。亮度调节范围10%-100%，接收距离大于3米；此外，灯具还配备电量显示板，用户可通过电量显示板或手机APP实时得知灯具的剩余电量；
11. 可通过灯具配备的专用充电器给灯具充电，可满足长时间的照明需求。
技术参数：
|
序号 |
参数名称 |
单位 |
数值 |
||
|
1 |
额定电压 |
V |
DC22.2 |
||
|
2 |
电池额定容量 |
Ah |
5X5 |
||
|
3 |
照明功率 |
W |
180 |
||
|
4 |
10米处最大初始照度 |
强光 |
Lx |
600 |
|
|
中光 |
Lx |
450 |
|||
|
弱光 |
Lx |
340 |
|||
|
5 |
照明形式 |
/ |
泛光＋聚光 |
||
|
6 |
警示灯颜色 |
/ |
红/蓝 |
||
|
7 |
照明时间（聚光+聚光） |
强光 |
H |
6 |
|
|
中光 |
H |
9 |
|||
|
弱光 |
H |
12 |
|||
|
8 |
电池使用寿命 |
循环 |
≥500 |
||
|
9 |
充电时间 |
H |
＜5 |
||
|
10 |
外形尺寸 |
收缩状态 |
MM |
235X230想145（±50） |
|
|
展开状态 |
MM |
Φ765X3545（±50） |
|||
|
11 |
重量 |
Kg |
13±1 |
||
|
12 |
使用环境 |
℃ |
-20~40 |
||
|
13 |
防护等级 |
/ |
IP66 |
||
使用方法：
1、三角支腿的安装与收回
1.1将灯具水平放于地面（需小心避免灯具倾倒砸脚），一手握住把手，同时拇指按下把手上的按钮将支脚解锁。然后双手拖住上方的灯头罩底部，将灯具往上提，直至三角支腿无法再往下掉，则说明支脚已安装完成。
1.2将升降杆收回后，一只手拖住灯头罩底部，将灯头罩往上提。另一只手握住把手，然后按下把手上的按钮将支腿解锁（此过程严禁把脚放在电池盒底下，防止灯具因支脚解锁突然下坠砸伤脚)。待灯具下降到地面后，一手扶住灯头罩，另一只手将把手往上回收，直至把手无法再往上移动，则说明支脚已收回完成。支脚收回完成后需将灯具妥善放好，防止灯具倾倒损坏或砸伤人。
2、升降杆升起及收回
2.1将三角支腿安装好后，用手向外拨动最上方的锁扣外环，将最上方的升降杆升起一定高度，使灯头最底部高于灯头罩后，将锁扣外环往回拨动锁紧升降杆，将灯头调节至需要的角度。
2.2灯头调节好后，一手握住最上方的升降杆，再次将最上方的锁扣外环往外拨动，调节升降杆至需要的高度后锁紧锁扣外环。后续几节升降杆均采用向外拨动锁扣外环→调节升降杆高度→向里拨动锁扣外环的方式实现升降杆的升起；用户可根据实际需要将升降杆升至最高或合适的高度。
2.3收回升降杆时，将最下端的锁扣外环往外拨动，由于升降杆自带阻尼功能，收回过程升降杆会缓慢下降，静待数秒后至该节升降杆收回完成后，锁紧该节升降杆上的锁扣外环。中间几节升降杆均采用此方式收回（收回过程中应时刻注意灯头的高度，防止在此过程中灯头砸到人)。
2.4在回收最上端的升降杆时，应先将该节升降杆下降至适当的高度（确保此时灯头最下端高于灯头罩)，然后锁紧该节的锁扣外环。将灯头调节至升起前的状态，打开该节的锁扣外环，将该节升降杆收回至最初状态，并锁紧所有的锁扣外环。至此，完成升降杆的收回。
3、灯具照明及警示功能
3.1轻按灯头罩上左侧的按钮，点亮灯具；灯具初始亮度默认为“弱光”档位，再按两次可调节灯具亮度，亮度档位变化顺序为“中光、强光”，第4次轻按按钮可关闭灯具。
3.2下载指定APP→打开灯具→手机上添加设备后，即可通过蓝牙功能实现对灯具亮度的无级调节，调节范围10%--100%；同时用户可以通过手机APP控制照明和警示灯的亮灭，查看充电状态和当前电池电量。
3.3轻按灯头罩上右侧的按钮，打开红蓝警示灯，再按一次关闭警示灯。警示灯闪烁顺序为红3次、蓝3次、红蓝同闪3次，频率为4Hz,警示距离大于1公里。
注意事项：
1. 严禁自行拆卸灯具，维修灯具必须由专业人员进行；
2. 灯具持续使用一段时间后，灯头部分会有一定升温，属正常现象；
3. 充电接口有保护胶塞，使用之后，请务必及时装好保护塞，防止固体颗粒、雨水进入，影响下次使用；如保护塞塞损坏，请及时与我司顾客中心或当地服务中心联系；
4. 旋开保护塞时，切勿用力过大，防止将保护塞根部扯断或整体拔出；
5. 当灯具手提携带时，不可将灯具从高处松手，防止灯具高处跌落损坏壳体或其他零件；
6. 灯具需要调节灯头水平方向照射角度时，应调整灯具放置方向调节，电量充足时，用于电量显示的LED指示灯处于常亮状态；当锂电池电量低于20%的时候，最后一盏LED指示灯会出现闪烁，提示“电量不足”，此种状态下请及时充电；
7. 充电器请务必使用我司原装配件，以免出现使用异常；
8. 若产品超过三个月未使用，需进行电池保养：电池按先放完电，后充满电的次序做一个充放电循环。
符合标准GB/T3836.1-2021爆炸性环境第1部分：设备通用要求GB/T3836.3-2021爆炸性环境第3部分：由增安型“”保护的设备GB/T3836.4-2021爆炸性环境第4部分：由本质安全型“”保护的设备GB/T3836.9-2021爆炸性环境第9部分：由浇封型“m”保护的设备
防护等级：IP66
防爆标志：Ex eb ib mb IIC T5Gb
简单故障处理方法：
灯具不亮
原因：电池电量不足；
处理方法：插上充电器进行充电。
灯具出现其它故障，请您及时通知我司顾客中心或当地服务中心。
